NetBox

1.- Introduction

Le NetBox est un circuit d'inter connexion au bus Xbus/XpressNet permettant de connecter jusqu'à 4 prises RJ12 et 1 DIN15. Le Xbus/XpressNet est compatible avec le matériel Lenz et Roco.  Il est possible de relier plusieurs Netbox entre elles à condition de ne pas avoir de boucle

.

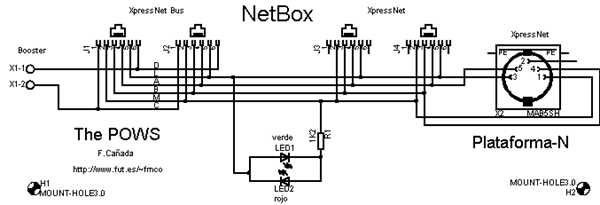

Le schéma est très simple, quelques connecteurs et 2 leds. La led verte indique que le bus est alimenté, la led rouge indique un soucis, l'inversion de 2 câbles par exemple.

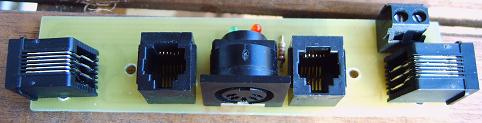

J'ai réalisé ce montage sans encombre
